Pozitivní výtlačné ventilátory

Co jsou to pístová dmychadla?

Pístové dmychadlo přepravuje plyn nebo vzduch od horního vstupního portu do kompresorového stupně pomocí dvou paralelních rotačních pístů. Tyto jsou namontovány uvnitř skříně nazývané rovněž dopravní komora (komory). Písty se otáčejí v opačných směrech a podporují přepravu plynu nebo vzduchu shora dolů. Pístová dmychadla jsou rovněž známa pod označením dmychadla PD nebo rotační dmychadla.

Jak pístová dmychadla fungují?

Existují dva typy pístových dmychadel, rotační objemová a šroubová.

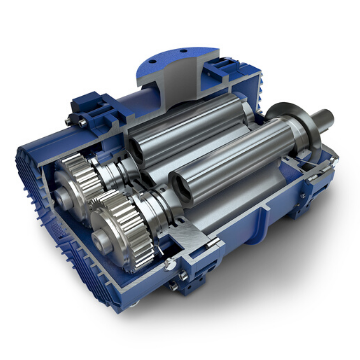

Rotační objemové pístové dmychadlo

Rotační objemové pístové dmychadlo je stroj, který přepravuje relativně konstantní objem plynu od vstupního k výstupnímu bodu. Je konstruováno na principu izochorické komprese, nazývané také externí komprese.

U tohoto principu je médium (plyn nebo vzduch) nuceně vháněno v atmosférickém stavu do systému s daným odporem (zpětný tlak) pro dosažení příslušného nárůstu tlaku. Z tohoto důvodu nejsou rotační objemová dmychadla považována za kompresory. Množství plynu přepravovaného konkrétním strojem je pevně dáno konfigurací jeho skříně a rotačních dílů.

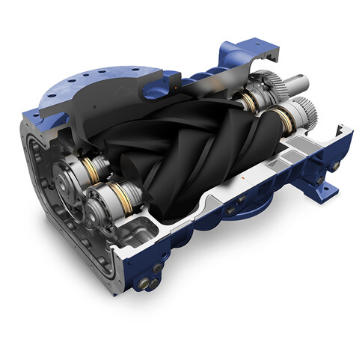

Šroubové pístové dmychadlo

U pístového šroubového dmychadla se rotory otáčejí v opačných směrech, přičemž si zachovávají přesné vzájemné vyrovnání polohy prostřednictvím časování. Když se rotory dostanou vzájemně do záběru, tvoří sérii pracovních komor mezi rotory a stěnou skříně.

Plyn je nasáván od vstupní strany (sání) a je zachycován mezi rotory a skříní (radiálně) a krytem (axiálně). Poté je přepravován ke kompresní straně (vývod), kde pracovní komora zmenšuje svou velikost a dochází tak ke stlačování vzduchu nebo plynu. Vnitřní komprese vede k zajištění stabilního, nepulzujícího průtoku vzduchu. Tento princip minimalizuje vibrace a nároky na údržbu a současně maximalizuje životnost dmychadla.

Řada pístových dmychadel Robuschi

Společnost Robuschi nabízí oba typy pístových dmychadel. Rotační objemová (kapacita do 25 000 m³/h) a šroubová (kapacita do 10  100 m³/h) jednotka plní různé potřeby zákazníků a požadavky široké palety různých aplikací.

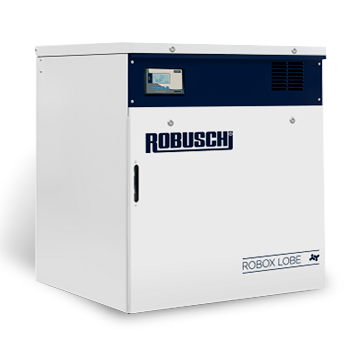

Rotační objemové dmychadlo je vybaveno osvědčeným kompresorovým blokem RBS. Toto rotační objemové dmychadlo poskytuje vynikající řešení pro bezolejovou přepravu vzduchu a neutrálních plynů. Je vybaveno systémem s nízkou úrovní pulzace, který omezuje zbytkové pulzace tlaku přepraveného plynu pod hodnotu 2 % provozního tlaku.

Řada šroubových dmychadel využívá vysoce moderní, patentované kompresorové bloky CDL a RSW (v závislosti na velikosti).

Řada pístových dmychadel Robuschi nabízí odolnou, robustní konstrukci pro nepřetržitý provoz a dlouhou životnost při vysoké účinnosti a výkonnosti.
