Positiivinen syrjäytyspuhaltimet

Mikä on syrjäytyspuhallin?

Kiertopaineruiskutuspuhallin siirtää kaasua tai ilmaa ylemmästä tuloaukosta vaiheeseen kahden rinnakkaisen pyörivän männän avulla. Nämä on asennettu koteloon, jota kutsutaan myös kuljetuskammioksi. Männät pyörivät vastakkaisiin suuntiin ja helpottavat kaasun tai ilman kuljettamista ylhäältä alas. Positiivisen siirtymän puhaltimet tunnetaan myös nimellä PD-puhaltimet tai pyörivät ilmapuhaltimet.

Miten syrjäytyspuhaltimet toimivat?

Siirtymispuhaltimia on kahta tyyppiä: nokka- ja ruuvipuhaltimia.

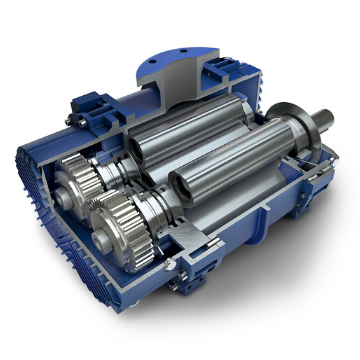

Lobe Positiivinen syrjäytyspuhallin

Positiivisen syrjäytymisen aiheuttama lohkopuhallin kuljettaa suhteellisen tasaisen kaasumäärän imupisteestä poistopisteeseen. Se noudattaa isokorista puristusperiaatetta, joka tunnetaan myös ulkoisena puristuksena.

Tässä periaatteessa väliaine (kaasu tai ilma) pakotetaan ilmakehän tilasta järjestelmään, jossa on tietty vastus (vastapaine), jotta saavutetaan tarvittava paineen nousu. Tästä syystä iskutilavuuskohtipuhaltimia ei pidetä kompressoreina. Koneen käsittelemän kaasun määrä määräytyy sen kotelon ja pyörivien osien kokoonpanon perusteella.

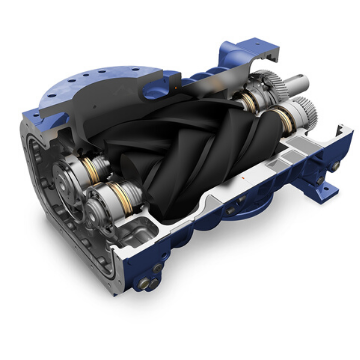

Ruuvi syrjäytyspuhallin

Kiertopaineruuvipuhaltimessa roottorit pyörivät vastakkaisiin suuntiin, ja ne pysyvät tarkassa kohdistuksessa ajoituksen avulla. Kun roottorit tarttuvat toisiinsa, ne muodostavat sarjan työkammioita roottorien ja kotelon seinämän väliin.

Kaasu imetään imupuolelta (imu) ja se jää roottorien ja kotelon väliin (säteittäisesti) sekä kannen väliin (aksiaalisesti). Sen jälkeen se kuljetetaan puristuspuolelle (poistopuolelle), jossa työkammio kutistuu ja ilma tai kaasu puristetaan. Sisäinen puristus johtaa tasaiseen, sykkimättömään ilmavirtaan. Tämä minimoi tärinän ja huollon ja maksimoi siten puhaltimen käyttöiän.
