ROBOX Energy - ihanteellinen vastaus jäteveden käsittelyn muuttujiin

Mahdollisuus mukauttaa ohjelmisto erilaisiin prosessin vaatimuksiin sekä huomattavasti alhaisempi sähkönkulutus ja melutaso tekevät Robuschin ROBOX Energy -järjestelmästä ihanteellisen teknisen ratkaisun pienille ja keskisuurille jätevedenpuhdistamoille, joilla on erityistarpeita

Alto Trevigiano Servizi on vuonna 2007 perustettu yleishyödyllinen laitos, jonka tehtävänä on hallinnoida Trevison, Vicenzan ja Bellunon maakuntien 53 kunnan integroituja vesihuoltopalveluja. Alueella on noin 500 000 asukasta ja 46 pientä ja keskisuurta jätevedenpuhdistamoa. Viime vuosina jätevedenpuhdistamoista vastaava osasto (jota koordinoi Alberto Piasentin) on paitsi hallinnoinut ja hoitanut laitoksia myös optimoinut käsittelyprosesseja. Tässä optimoinnista vastaava ympäristöinsinööri Daniele Renzi selittää Valdobbiadenessa (Treviso) sijaitsevan viemärilaitoksen erityistöitä.

Alto Trevigiano Servizi Kunta Robox Energy

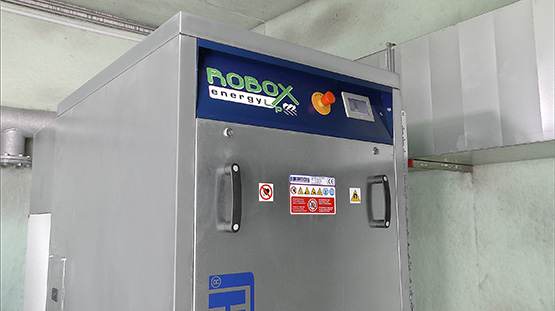

ROBOX energy, Robuschin kestomagneettiruuvikompressori

Vaihtelevat tarpeet, joustavat vastaukset

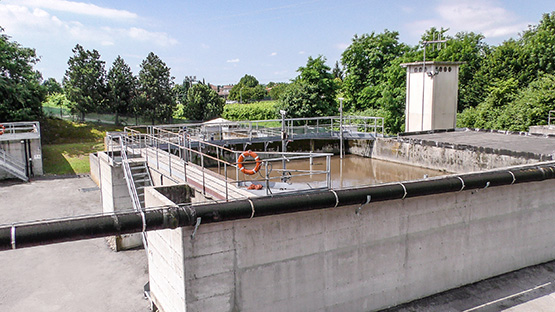

Valdobbiadenen laitos suunniteltiin 10 000 asukkaan (asukasvastineluku) tarpeisiin, kun kaupunki- ja teollisuuskuormitus aiheuttaa 390 mbar:n paine-eron ja kapasiteetti vaihtelee 400-1600 m³/h. Siihen kuuluu alustava esikäsittely, denitrifikaatiota edeltävä vaihe, jota seuraa nitrifikaatio ja hapetus, lopullinen laskeutus ja lietelinja, joka päättyy kompostin muodostamiseen.

Biologinen laitos oli nykyaikaistamisen tarpeessa, erityisesti ilmadiffuusio-osasto, mutta huomioon oli otettava useita näkökohtia. "Laitos, joka palvelee noin 5 000 asukkaan väestöä - mikä on vähemmän kuin alkuperäisessä hankkeessa oli suunniteltu - on luonteeltaan kausiluonteinen", Renzi selittää. "Se sijaitsee alueella, jossa tuotetaan Prosecco-viiniä, ja sadonkorjuun aikaan ja kun viinitila on kiireisimmillään, elokuun lopusta marraskuun alkuun, tehtaalle tuleva orgaaninen kuormitus kasvaa huomattavasti, niin että se saavuttaa 10 000:n PE:n ja joinakin päivinä jopa 13 000:n huipun".

Sekä vuodenaikojen että päivittäisten vaihteluiden hallitsemiseksi on tärkeää käyttää laitteita, jotka takaavat joustavuuden ilmansyötön, pumppauksen ja sekoituskapasiteetin suhteen.

Ratkaisu näihin vaatimuksiin oli ROBOX energy, Robuschin uusi kestomagneettiruuvikompressori.



ROBOX energy - ihanteellinen ratkaisu



renzi jatkaa: "Ilmanhajotusosassa", "järjestelmässä oli jo kaksi kaksinopeuksista lohkopuhallintapuhallinta (myös Robuschin valmistamia), jotka toimivat hyvin ja antoivat oikeanlaisia tuloksia, mutta olivat hieman vanhentuneita. Niinpä päätimme etsiä nykyaikaisempaa tekniikkaa käyttävää kompressoria, jolla voitaisiin ylittää nykyisten kompressorien rajoitukset (jotka tuottavat tarkan ilmamäärän ja joissa on hyvin vähän joustovaraa). Näin pystyimme kattamaan Trevison tehtaalle tyypilliset toimituspiikit."



Kunnostus alkoi vuoden 2016 lopussa, heti vuotuisen ylikuormituskauden jälkeen. Koneen asentaminen vaati vain vähän toimenpiteitä; rakennustyöt jäivät minimiin, samoin kuin putkistotyöt uuden kompressorin liittämiseksi. "Asennuksessa ei ollut ongelmia", kertoo Alto Trevigiano Servizi -yhtiön järjestelmän huoltoon erikoistunut teknikko Edi Casagrande, "sillä ROBOX energy on kompakti ja vankka laite, joka on helppo liittää olemassa olevaan jätevedenpuhdistusprosessiin". Kaksi aiempaa Robuschi-puhallintapuhallinta pidettiin varakoneina, jotta jatkuvuus voidaan varmistaa myös silloin, kun uuden lisälaitteen huolto on suoritettava."

Asennusvaiheessa ei ollut pitkiä seisokkiaikoja missään vaiheessa. "Meidän oli luotava erityisiä väliaikaisia sulkuhetkiä pääilman syöttöputken yhteyteen, mutta varsinainen aika, joka kului ilman täyttämiseen jätevedenpuhdistamon prosessissa, oli vain pari tuntia. Sähköliitännät oli valmisteltu jo etukäteen, koska ROBOX energy -laitteessa on oma elektroniikka, joten se tarvitsee vain liittää sähköverkkoon, minkä jälkeen liitetään signaalikaapeli, jotta kompressoria voidaan ohjata järjestelmän prosessiparametrien perusteella."



Räätälöity ohjelmisto



Alto Trevigiano Servizi asensi tiiviissä yhteistyössä Robuschin teknikkojen kanssa kompressoriohjelmiston, jonka avulla konetta voidaan ohjata etäkäskyjen avulla ajoittaisella ilmanvaihdolla varustetun automaattisen ohjausjärjestelmän avulla (joka voi toimia yhdessä ROBOX-energiaan asennetun älykkään prosessinohjauksen kanssa). Järjestelmä, joka tekee koneesta autonomisen myös silloin, kun etäkäskytoiminnon kanssa ilmenee teknisiä ongelmia, jolloin vältetään kalliit järjestelmän alasajot.



Casagrande selittää: "Toimintatilat on jaettu kahteen jaksoon: master ja slave. Ensimmäisessä kone on itsenäinen. Se seisoo yksin. Sitä ohjataan pelkästään 4-20 mA:n signaalilla, joka syötetään suoraan analogiseen tuloon, ja jätevedenpuhdistamon biomassaan sijoitetulla happianturilla, joka mittaa prosessin tarvitseman hapen määrää ja säätää näin ollen ilmansyötön kuutiometrejä. Slave-tilassa kompressoria ohjataan etäjärjestelmän avulla, joka tarjoaa pysäytys- ja käynnistyssekvenssejä jaksottaisten ilmanvaihtovaiheiden luomiseksi järjestelmän prosessivaatimusten mukaisesti. Tämä työjakso takaa energiansäästön ja biologisessa prosessissa käytettävien typpikomponenttien huomattavan vähentämisen. Jos ulkoisessa automaattisessa ohjausjärjestelmässä ilmenee vika, toimintatila voidaan kuitenkin vaihtaa siten, että paikalla oleva käyttäjä voi puuttua asiaan suoraan puhaltimen ohjauspaneelista





ROBOX-energian edut



Molemmissa toimintatiloissa yritys huomasi heti ROBOX-energian suuren joustavuuden. Kestomagneettitekniikan ansiosta järjestelmä voi toimia missä tahansa noin 1 600 m3/h maksimikapasiteetin ja muutaman sadan kuutiometrin vähimmäisnopeuden välillä, mikä lisää joustavuutta verrattuna nykyisten järjestelmien toiminta-alueeseen (1 600-880 m3/h). "Olemme asettaneet kompressorin vähimmäisrajan noin 500 m3/h", Renzi sanoo, "koska paikan päällä tehdyt mittaukset osoittivat, että tämä on paras kohta, jotta hapetusosastossa voidaan ylläpitää riittävä vähimmäisseos. Todellisuudessa kestomagneettitekniikka voisi mahdollistaa koneen käytön jopa pienemmillä kapasiteettitasoilla."



Paremman joustavuuden lisäksi toinen uuden Robuschi-kompressorin piirre, joka on kiinnittänyt Alto Trevigiano Servizi -operaattoreiden huomion, on sen yksinkertainen, plug and play -asennus. Se on täydellinen kone, jossa on sisäänrakennettu elektroninen paneeli takana ja käyttäjäystävällinen etupaneeli. "Etsimme usein ratkaisuja, jotka ovat teknisesti edistyksellisiä mutta samalla yksinkertaisia", insinööri sanoo, "jotta käyttäjämme voivat työskennellä intuitiivisen graafisen käyttöliittymän avulla ja ymmärtää heti, mitä parametreja heidän on käsiteltävä."



Taatut säästöt



ROBOX-energiakompressori on ollut toiminnassa noin kuusi kuukautta. Asennuksen jälkeisessä käynnistysvaiheessa seurattiin tärkeimpiä parametreja, jotta voitiin määritellä kapasiteettialueet ja koneen vaihtelunopeus, joilla koneen oli työskenneltävä. Näiden ensimmäisten kuukausien aikana ei ole ilmennyt mitään sähköisiä tai mekaanisia ongelmia.



"ROBOX-energian asennuksen jälkeen saavutettujen energiansäästöhyötyjen todentamiseksi on tehty kahdenlaisia analyysejä", Renzi selittää, "ennen asennusta ja sen jälkeen arvioimme ilman diffuusiojärjestelmän liuenneen hapen kokonaissiirtokertoimen, ja kävi ilmi, että uuden kompressorin keskimääräinen energiankulutus oli 15-20 % pienempi kuin aikaisempien kompressorien keskimääräinen energiankulutus päivittäisinä kilowattitunteina. Tämä on erinomainen tulos pienelle järjestelmälle, joka toimii 390 mbarin painetasoilla."



Palkitseva valinta



"Olemme täysin tyytyväisiä tähän koneeseen", Renzi sanoo. "Sen lisäksi, että ROBOX-energia on helppo asentaa ja hallita, se takaa vakauden, joka vaikuttaa prosessiin, se takaa joustavuuden, jonka ansiosta sitä voidaan käyttää sekä pienissä ja keskisuurissa järjestelmissä, kuten meidän järjestelmässämme, että suuremman kapasiteetin järjestelmissä, se sopii täydellisesti yhteen jaksottaisten ilmanvaihtosyklien kanssa, ja viimeisenä mutta ei vähäisimpänä se vastaa Valdobbiadenen kaltaisen kausiluonteisen järjestelmän erityistarpeita, sillä siinä on myös huomattavia päivittäisiä vaihteluita."

Insinöörin loppukommentit eivät sulje pois mahdollisuutta jatkaa yhteistyötä Robuschin kanssa tulevaisuudessa ja ottaa ROBOX-energia käyttöön muissa ATS-hankkeissa. Alto Trevigiano Servizi keskittyy innovaatioihin ja on myös halukas työskentelemään sellaisten yritysten ja tutkimuslaitosten kanssa, jotka haluavat kehittää ympäristöä ja taloutta hyödyttäviä edistyksellisiä teknologioita jätevedenpuhdistamoiden suunnittelua ja hallintaa varten.
