ROBOX Energy — Najskuteczniejsza odpowiedź na zmienne warunki oczyszczania ścieków

Możliwość dostosowania oprogramowania do różnorodnych specyfikacji procesowych w połączeniu ze znacznie niższym zużyciem energii elektrycznej i zredukowanym poziomem hałasu powoduje, że sprężarka ROBOX Energy firmy Robuschi jest idealnym rozwiązaniem dla oczyszczalni ścieków małej i średniej wielkości o specjalnych wymaganiach.

Alto Trevigiano Servizi jest przedsiębiorstwem użyteczności publicznej założonym w 2007 r. w celu zarządzania zintegrowanymi usługami wodociągowymi dla 53 gmin miejskich w trzech włoskich prowincjach — Treviso, Vicenza i Belluno. Obszar działalności spółki liczy w przybliżeniu 500 000 mieszkańców i zawiera 46 oczyszczalni ścieków małej i średniej wielkości. Od paru lat wydział odpowiedzialny za oczyszczalnie ścieków (koordynowany przez Alberto Piasentina) nie tylko zarządza i bezpośrednio prowadzi te zakłady, ale także optymalizuje procesy oczyszczania. Inżynier środowiskowy Daniele Renzi, odpowiedzialny za procedury optymalizacji, dokładnie objaśnił nam prace wykonane w oczyszczalni Valdobbiadene (Treviso).

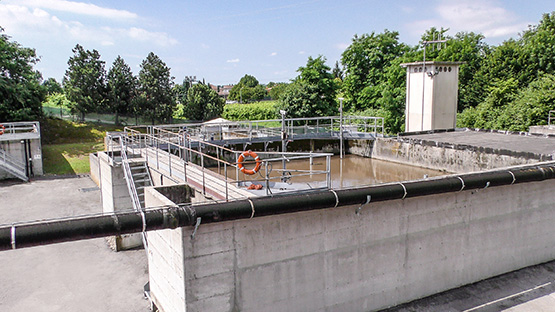

Narzędzie użyteczności publicznej Alto Trevigiano Servizi

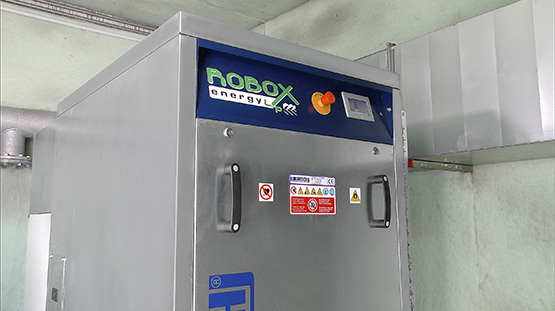

Energetyczna sprężarka śrubowa ROBOX z magnesem trwałym firmy Robuschi

Zróżnicowane potrzeby, elastyczne odpowiedzi

Zakład Valdobbiadene został zaprojektowany do obsługi 10 000 ludzi (RLM — równoważna liczba mieszkańców) oraz przy założeniu, że ścieki komunalne i przemysłowe będą przetwarzane z różnicą ciśnień rzędu 390 mbarów, przy wydajności w zakresie od 400 do 1600 m³/h. Etapy procesu obejmują początkowe oczyszczanie wstępne, fazę predenitryfikacji, po której następuje nitryfikacja i utlenianie, sedymentację końcową oraz linię osadu odprowadzającą materiał do celów produkcji kompostu.


Zakład biologiczny — a zwłaszcza jego sekcja dyfuzji powietrza — wymagał modernizacji, należało jednak wziąć pod uwagę szereg aspektów. „Oczyszczalnia, obsługująca w przybliżeniu 5000 RLM — a więc liczbę mniejszą niż początkowo określoną w projekcie — funkcjonuje sezonowo”, wyjaśnia Renzi. „Zakład znajduje się w regionie produkcji win Prosecco, w związku z czym w okresie zbiorów oraz gdy wytwórnia win jest najbardziej zajęta, czyli od końca sierpnia do początku listopada, następuje znaczny wzrost ładunku organicznego docierającego do oczyszczalni; czasami jest to 10 000 RLM, a w niektórych dniach aż 13 000 RLM”.

Aby móc skutecznie zarządzać zarówno gwałtownymi spiętrzeniami sezonowymi, jak i nieregularnymi wahaniami dobowymi, konieczne są urządzenia potrafiące zagwarantować elastyczność w zakresie doprowadzania powietrza, pompowania i wydajności mieszania.

Odpowiedzią na te wymagania okazała się sprężarka ROBOX Energy — nowa magnetoelektryczna sprężarka śrubowa Robuschi.



ROBOX Energy — rozwiązanie idealne



"W sekcji dyfuzji powietrza", kontynuuje Renzi, "system był już wyposażony w dwie podwójne dmuchawy krzywkowe (również wykonane przez Robuschiego), które działały dobrze i dawały dobre wyniki, ale były nieco przestarzałe Dlatego postanowiliśmy poszukać kompresora z bardziej nowoczesną technologią, zdolną do pokonywania ograniczeń istniejących (dostarczających precyzyjną ilość powietrza, z niewielką przestrzenią dla elastyczności). W ten sposób udało nam się pokryć podaż szczytów, które są typową cechą zakładu w Treviso. "


Remont rozpoczął się pod koniec 2016 r., bezpośrednio po corocznym okresie przeciążenia. Do zainstalowania maszyny potrzebnych było niewiele interwencji; prace budowlane zostały ograniczone do minimum, podobnie jak prace nad rurociągiem w celu podłączenia nowej sprężarki. "Nie było problemów z punktu widzenia instalacji", wyjaśnia Edi Casagrande, wysoce wyspecjalizowany technik zajmujący się konserwacją systemu dla Alto Trevigiano Servizi, "ponieważ energia ROBOX jest kompaktową, solidną maszyną, którą można łatwo umieścić w istniejących ściekach Dwie poprzednie dmuchawy Robuschi były przechowywane jako maszyny zapasowe, aby zapewnić ciągłość nawet wtedy, gdy konieczna jest konserwacja nowego dodatku. "

W żadnym miejscu nie było długiego czasu przestoju fazy instalacji. "Musieliśmy stworzyć określone chwilowe momenty odcięcia na połączeniu z główną rurą zasilającą powietrze, ale faktyczny czas potrzebny do wdmuchnięcia powietrza w proces oczyszczania ścieków wynosił tylko kilka godzin. z góry, ponieważ energia ROBOX ma swoją własną elektronikę, więc trzeba tylko połączyć ją z linią zasilania elektrycznego, a następnie podłączyć kabel sygnałowy, aby można było sterować sprężarką w oparciu o parametry procesu systemowego. "

Oprogramowanie na zamówienie


Ściśle współpracując z technikami Robuschi, Alto Trevigiano Servizi skonfigurował oprogramowanie kompresorowe, które umożliwia zarządzanie maszyną za pomocą poleceń zdalnych, dzięki automatycznemu systemowi sterowania z przerywaną wentylacją (który może działać równolegle z inteligentną kontrolą procesu zainstalowaną na Energia ROBOX). System, który sprawia, że ​​maszyna jest autonomiczna w przypadku problemów technicznych z funkcją zdalnego sterowania, co pozwala uniknąć kosztownego czasu wyłączenia systemu.


Jak wyjaśnia Casagrande, "Tryby pracy są podzielone na dwie sekwencje: master i slave, w pierwszej maszyna jest autonomiczna, jest samodzielna, jest zarządzana wyłącznie przez sygnał 4-20 mA doprowadzany bezpośrednio do wejścia analogowego i przez umieszczoną sondę tlenową wewnątrz biomasy oczyszczalni ścieków, aby zmierzyć ilość tlenu potrzebną w procesie i, w konsekwencji, dostosować metry sześcienne zasilania powietrzem. W trybie slave sprężarka jest zarządzana za pomocą zdalnego systemu, który zapewnia zatrzymanie uruchamiać sekwencje w celu utworzenia przerywanych faz wentylacji zgodnie z wymaganiami procesu systemowego Ta sekwencja robocza gwarantuje oszczędność energii i znaczne zmniejszenie składników azotu wykorzystywanych w procesie biologicznym .Jeśli usterka wystąpi w zewnętrznych automatycznych układach sterowania Jednak można zmienić tryb pracy, aby operator na miejscu mógł bezpośrednio interweniować na panelu operatora dmuchawy.



Zalety energii ROBOX



W obu trybach pracy cechą, którą firma od razu zauważyła, był wysoki stopień elastyczności energii ROBOX. Dzięki technologii magnesów stałych system może pracować w dowolnym miejscu pomiędzy maksymalną wydajnością około 1600 m3 / h a minimalną prędkością kilkuset metrów sześciennych, z większą elastycznością w porównaniu z zakresem roboczym (od 1.600 do 880 m3 / h) istniejących systemów. "Ustawiliśmy minimalny limit sprężarki na około 500 m3 / h", mówi Renzi, "ponieważ pomiary wykonane na miejscu wykazały, że jest to najlepszy punkt do utrzymania minimalnej odpowiedniej mieszaniny w komorze oksydacyjnej. technologia magnesu może umożliwić maszynie pracę z jeszcze niższymi poziomami wydajności. "

Oprócz większej elastyczności, kolejny aspekt nowego sprężarki Robuschi, który przyciągnął wzrok operatorów Alto Trevigiano Servizi to prosta instalacja typu plug and play. Jest to kompletne urządzenie z wbudowanym panelem elektronicznym z tyłu i przyjaznym dla użytkownika panelem sterowania z przodu. "Często poszukujemy rozwiązań zaawansowanych technologicznie, a jednocześnie prostych" - mówi inżynier - "aby nasi operatorzy mogli pracować z intuicyjnym interfejsem graficznym i od razu zorientować się, na jakie parametry muszą pracować. "

 Gwarantowane oszczędności



Kompresor energii ROBOX działa od około sześciu miesięcy. W fazie rozruchu po instalacji główne parametry były monitorowane w celu określenia zakresów wydajności i prędkości zmiany maszyny, z którymi maszyna będzie musiała pracować. W ciągu pierwszych kilku miesięcy nie pojawiły się żadne problemy - elektryczne ani mechaniczne.


"Weryfikacja korzyści w zakresie oszczędności energii od czasu instalacji energii ROBOX Przeprowadzono dwa rodzaje analiz - wyjaśnia Renzi. - Przed i po instalacji oszacowaliśmy całkowity współczynnik przenikania rozpuszczonego tlenu w systemie dyfuzji powietrza i okazało się, że średnie zużycie energii w ujęciu dziennym kWh nowego kompresora w porównaniu z poprzednimi był o 15-20% mniejszy, co jest znakomitym wynikiem dla małego systemu, który pracuje z poziomem ciśnienia 390 mbar. "

Nagradzający wybór

"Jesteśmy w pełni usatysfakcjonowani tą maszyną", mówi Renzi. "Oprócz tego, że jest prosty w instalacji i zarządzaniu, energia ROBOX gwarantuje stabilność - coś, co wpływa na proces, zapewnia elastyczność, umożliwiając jego zastosowanie zarówno w małych i średnich systemach, takich jak nasz, jak iw systemach o wyższej wydajności; oferuje idealną kombinację z przerywanymi cyklami wentylacyjnymi, a także spełnia specyficzne wymagania sezonowego systemu, takiego jak Valdobbiadene, który również ma znaczące dzienne wahania. "

Inżynier podsumowuje komentarze nie wykluczają możliwości dalszej współpracy z Robuschi w przyszłości, aby przyjąć energię ROBOX w innych projektach ATS. W rzeczywistości nacisk kładziony na innowacje prezentowany przez Alto Trevigiano Servizi obejmuje również gotowość do współpracy z firmami i instytucjami badawczymi, które chcą stworzyć zaawansowane technologie zapewniające korzyści środowiskowe i finansowe dla projektowania i zarządzania oczyszczalniami ścieków.
